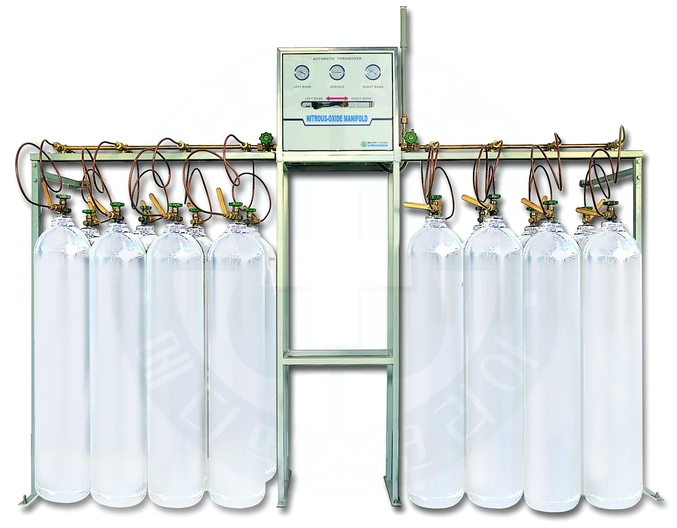

Sistema del colector de gas médico

  • Sistema del colector de gas médico
  • Es el sistema que despresuriza los gases de alta presión en el cilindro que contiene oxígeno médico, N20 (gas anestésico) y continúa enviándolos de forma constante a los dispositivos de salida de cada sala (sala general, UCI, quirófanos y demás) a través de las tuberías de suministro central.

    PRIMARY SPECIFICATIONS
    Semi auto trow-over / free standing
    * Cover : Stainless steel 1.2t
    * Frame : square steel pipe 30 x 30
    * Panel : aluminium 2t color printed P.P sheet coating
    * Max. Flow : 140 Nm3/Hr
    * Other :

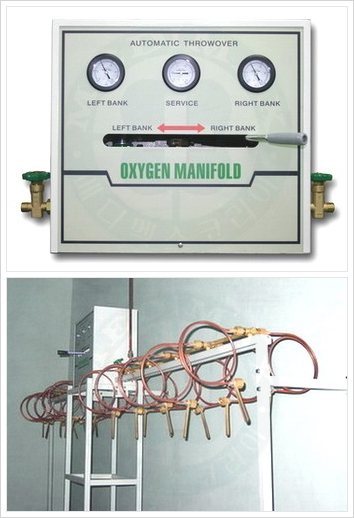

    • Left Bank Gauge
    Right Bank Gauge
    Supply Pressure Gauge
    Header Shut-off Valve
    Low Pressure Regulator
    Heig Pressure Regulator
    Pressure Switch
    Change Over Lever
    Pig Tail (Copper Tube)
    Gas Header
Sistema del colector de gas médico
Medical Gas Model Number( Cylinder x Cylinder ) Outlet Pressuer
(Kg/Cm2)		 Max. Inlet Pressure
(Kg/Cm2)
1 x 1 2 x 2 4 x 4 6 x 6 8 x 8 10 x 10
Oxygen MM-
10101A0		 MM-
10102A0		 MM-
10104A0		 MM-
10106A0		 MM-
10108A0		 MM-
10110A0		 0 ~ 5 100
Nitrous-Oxide MM-
10201A0		 MM-
10202A0		 MM-
10204A0		 MM-
10206A0		 MM-
10208A0		 MM-
10210A0		 0 ~ 5 100
Nitrogen MM-
10301A0		 MM-
10302A0		 MM-
10304A0		 MM-
10306A0		 MM-
10308A0		 MM-
10310A0		 7 ~ 10 100
Carbon-Dioxied MM-
10401A0		 MM-
10402A0		 MM-
10404A0		 MM-
10408A0		 MM-
10408A0		 MM-
10410A0		 0 ~ 5 100
